Rozstaw przyłączy grzejnika mierzysz od środka jednego króćca do środka drugiego, a wynik zapisujesz w milimetrach. Najczęściej spotkasz 50 mm przy podłączeniu dolnym V oraz 300, 500 lub 600 mm w instalacjach bocznych. Zanim kupisz nowy model, sprawdź także miejsce na zawory i głowicę termostatyczną. W dalszej części znajdziesz dokładną instrukcję i typowe błędy.
Rozstaw przyłączy – co to za parametr i dlaczego ma znaczenie?
Rozstaw przyłączy grzejnika to odległość między osiami dwóch króćców, przez które woda wpływa do urządzenia i z niego wraca. Mierzysz ją zawsze od środka do środka, a nie od krawędzi gwintów czy śrubunków. W kartach technicznych ten sam wymiar bywa opisywany jako pipe centres.
Dokładny odczyt decyduje o tym, czy nowy kaloryfer wejdzie w istniejącą instalację bez przeróbek. Nawet kilkumilimetrowy błąd potrafi wymusić kucie, dokładanie przesunięć albo kupno mniej estetycznych przedłużek. Prawidłowo dobrany rozstaw ułatwia też szczelne połączenie i równomierny przepływ wody, co przekłada się na stabilne grzanie.
Rozstaw przyłączy mierzysz zawsze od osi do osi, czyli od środka jednego króćca do środka drugiego, a wynik zapisujesz w milimetrach.
Jakie rozstawy występują najczęściej?
Przed rozpoczęciem pomiaru warto rozpoznać typ grzejnika i sposób wyprowadzenia rur, bo od tego zależy, gdzie znajdują się punkty odniesienia. Instalacje dolne, boczne i drabinki łazienkowe różnią się między sobą nie tylko wyglądem, ale też typowymi wartościami rozstawu.
Najczęstsze wartości w instalacjach grzewczych
W nowych podłączeniach dolnych typu V dominuje rozstaw 50 mm. W starszych lub bocznych instalacjach spotyka się też 300 mm, 500 mm oraz 600 mm, a drabinki łazienkowe miewają warianty pośrednie, na przykład 460 mm.
| Typ podłączenia | Gdzie mierzysz rozstaw | Typowe wartości | Na co zwrócić uwagę |
| Dolne V | Między osiami króćców w podstawie | 50 mm | Kompaktowe przy podłodze, sprawdź szerokość zaworów |
| Boczne | Między osiami wejść po bokach | 300, 500, 600 mm | Zasilanie górą, powrót dołem |
| Drabinka łazienkowa | Według karty producenta, często między dolnymi króćcami | 50 mm, 460 mm i inne warianty | Nie myl rozstawu z szerokością korpusu |
| Centralne dolne | Między króćcami umieszczonymi na środku grzejnika | 50 mm lub według specyfikacji | Wygodne przy wyprowadzeniu rur z podłogi |
W podłączeniu dolnym V najczęstszy rozstaw to 50 mm, ale w wielu starszych instalacjach spotyka się również 500 mm lub 600 mm.
Czym różni się podłączenie boczne od dolnego?
W podłączeniu bocznym rura zasilająca powinna być podłączona u góry, a rura powrotna u dołu. Zamiana tej kolejności potrafi obniżyć moc grzejnika nawet o 30–40%. W podłączeniu dolnym oba króćce znajdują się blisko siebie, co wymaga większej dokładności przy pomiarze i montażu:
- podłączenie boczne jest częste w starszych instalacjach i ma rozstaw 300, 500 lub 600 mm,
- podłączenie dolne V najczęściej oznacza rozstaw 50 mm,
- drabinki łazienkowe bywają dostępne z wariantami pośrednimi, na przykład 460 mm,
- przy grzejnikach dłuższych niż 2 metry stosuje się podłączenie krzyżowe, które równomiernie rozprowadza ciepło.
Jak przygotować się do pomiaru?
Dokładny pomiar nie wymaga specjalistycznego sprzętu, ale kilka prostych przygotowań wyraźnie podnosi precyzję. Warto zadbać o czyste i widoczne przyłącza oraz stabilne ułożenie miarki.
Narzędzia, które ułatwią dokładny odczyt
Przyda się przede wszystkim taśma miernicza z podziałką milimetrową. Warto też przygotować poziomicę, marker oraz kartkę na zapis kilku odczytów:
- taśma miernicza o długości 3–5 m,
- poziomica do ustawienia taśmy równolegle do podłogi,
- marker lub ołówek do zaznaczenia środków króćców,
- suwmiarka do dokładnego wyznaczenia osi i kontroli średnicy.
Jeśli mierzysz grzejnik już zamontowany, wyłącz ogrzewanie i poczekaj, aż kaloryfer ostygnie. Ciepła powierzchnia nie tylko utrudnia pracę, ale może też wpływać na rozszerzalność metalu.
Jak uzyskać dobry dostęp do króćców?
Odsuń meble, zdejmij osłony i wyczyść okolice przyłączy suchą szmatką. Zabrudzenia potrafią przesunąć taśmę, a kurz na gwintach utrudnia rozpoznanie środka rury. Przy ciasnych przestrzeniach użyj latarki i zrób miejsce na swobodne ułożenie miarki w linii prostej.
Jak zmierzyć rozstaw krok po kroku?
Pomiar najlepiej wykonać w trzech powtórzeniach: od lewej do prawej, od prawej do lewej, a następnie z prowadnicą lub poziomicą. Dzięki temu wyłapiesz przypadkowe odchylenia i uśrednisz wynik.
Kolejne kroki wyglądają następująco:
- Wyłącz ogrzewanie, poczekaj aż grzejnik ostygnie i zdejmij maskownice lub osłony.
- Oczyść króćce i zaznacz markerem ich środki na obwodzie.

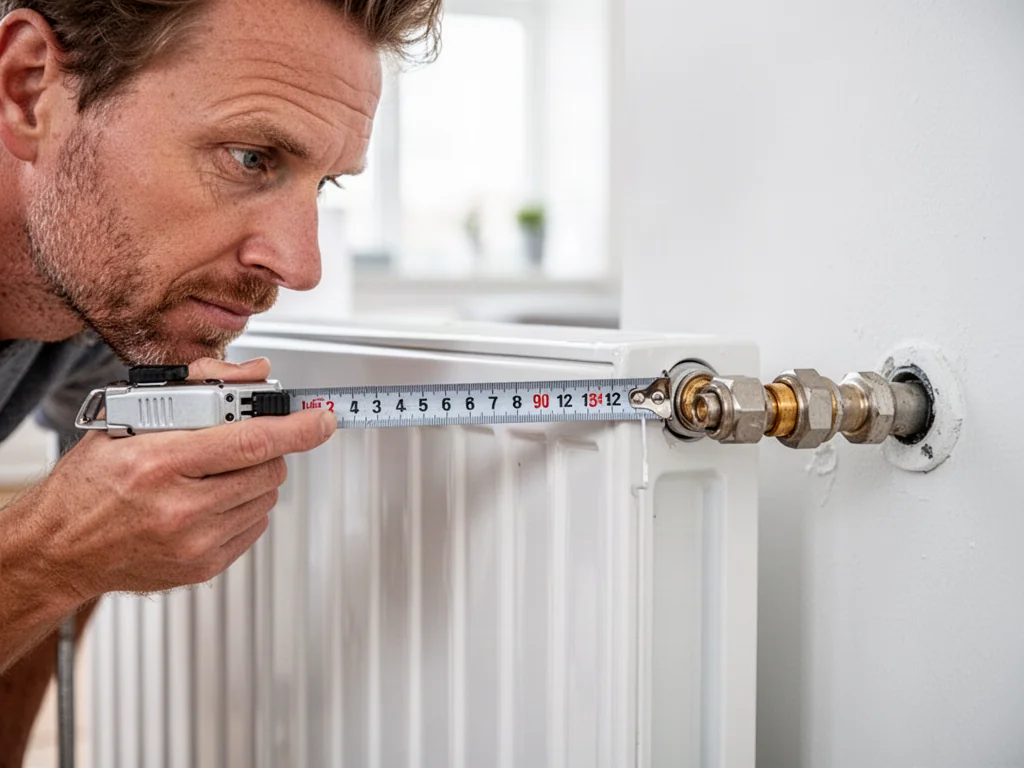

- Przyłóż początek miarki do środka pierwszego przyłącza, trzymając taśmę równolegle do podłogi.
- Odczytaj wynik na środku drugiego przyłącza i zapisz go w milimetrach.
- Powtórz pomiar co najmniej dwa razy, zmieniając kierunek, po czym oblicz średnią.
Przy drabinkach łazienkowych nie sugeruj się szerokością całego korpusu – tam liczy się tylko dystans między osiami rur. To samo dotyczy przyłącza dolnego V 50 mm, w którym króćce są blisko siebie i łatwo o pomyłkę. Zanotuj też wall to pipe centre, czyli odległość osi króćca od lica ściany. Ten wymiar pomaga dobrać głowicę termostatyczną i uniknąć kolizji z tynkiem.
Jak uniknąć błędów przy pomiarze?
Większość nieudanych dopasowań wynika nie z nietypowej instalacji, ale z drobnych pomyłek przy samym odczycie. Wystarczy zmienić punkt przyłożenia miarki, by wynik przestał odpowiadać rzeczywistości.
Dlaczego pomiar od krawędzi jest błędny?
Rozstaw liczony od krawędzi rury zamiast od jej osi daje wynik zawyżony nawet o kilka milimetrów. W praktyce to wystarczy, by nowy grzejnik nie wszedł w istniejące podejścia bez przeróbek.
Podobnie działa pomiar pod skosem. Jeśli taśma nie biegnie równolegle do podłogi, każdy stopień odchylenia powiększa błąd na końcu odcinka. Warto użyć poziomicy lub prostego kartonu jako prowadnicy.
Gdzie tracisz milimetry, gdy nie patrzysz na zawory?
Sam rozstaw to za mało. Do szerokości zestawu trzeba doliczyć wymiary zaworów i miejsce na głowicę termostatyczną. Bez tego może się okazać, że grzejnik pasuje do rur, ale zawory ocierają o ścianę lub rozetę. Sprawdź zatem:
- szerokość zaworów wraz z głowicą,
- odległość osi króćca od ściany, czyli wall to pipe centre,
- kierunek wyprowadzenia rur z podłogi lub ze ściany,
- tolerancje montażowe podawane w karcie technicznej grzejnika.
Czasem producent podaje orientacyjny dodatek na zawory, na przykład po 40 mm na stronę. Ten zapas lepiej zweryfikować na konkretnym modelu, bo konstrukcje głowic potrafią się mocno różnić.
Jak wykorzystać wynik przy doborze grzejnika i zaworów?
Zmierzony rozstaw to podstawa, ale nie jedyny element, na który trzeba zwrócić uwagę przed zakupem. Liczy się też typ przyłącza, szerokość zaworów i odległość osi króćca od ściany.
Dopasowanie do istniejącej instalacji
Jeśli wymieniasz stary grzejnik na nowy, najprościej wybrać model o identycznym rozstawie przyłączy. Wtedy montaż sprowadza się do zawieszenia kaloryfera, podłączenia rur i odpowietrzenia, bez zmiany trasy instalacji.
Przy nowych instalacjach masz większą swobodę. Możesz od początku zaplanować podłączenie dolne V o rozstawie 50 mm, które jest kompaktowe i estetyczne. Warto też przemyśleć prowadzenie rur w ścianie lub podłodze, aby cały układ był prawie niewidoczny.
Kiedy sięgnąć po złączki kompensacyjne?
Gdy wymiary starego i nowego grzejnika się rozjeżdżają, zamiast kuć ściany można zastosować złączki kompensacyjne. Dobry przykład to wymiana żeliwnego modelu o rozstawie 500 mm na nowy o rozstawie 550 mm – dwie złączki S potrafią skompensować różnicę.
Trzeba jednak pamiętać, że złączki poszerzają cały zestaw i czasem zmieniają wygląd instalacji. Dlatego przed zakupem sprawdź kartę techniczną grzejnika, szerokość zaworów oraz odległość osi króćca od ściany.
Jeśli nie masz pewności co do nietypowego rozstawu, skonsultuj się z instalatorem. Fachowa ocena może uchronić przed kupnem modelu, który niby pasuje, ale wymaga zbyt wielu poprawek.
FAQ – najczęściej zadawane pytania
Jak mierzyć rozstaw przyłączy grzejnika?
Mierzy się od osi jednego króćca do osi drugiego, zapisując wynik w milimetrach; nie liczy się od krawędzi gwintów ani śrubunków.
Jakie są najczęściej spotykane wartości rozstawu?
W instalacjach dolnych typu V standardowo występuje 50 mm, natomiast w bocznych typowe są 300, 500 lub 600 mm, a drabinki mogą mieć też np. 460 mm.
Na co zwrócić uwagę przy podłączeniu bocznym?
Rurę zasilającą podłącza się u góry, powrotną u dołu; odwrotne podłączenie może obniżyć moc grzejnika nawet o 30–40%.
Jak przygotować się do dokładnego pomiaru?
Użyj taśmy z podziałką milimetrową, poziomicy, markera i ewentualnie suwmiarki oraz oczyść i oznacz środki króćców przed pomiarem.
Ile razy należy wykonać pomiar i dlaczego?
Wykonaj co najmniej trzy pomiary (z obu stron i z prowadnicą) i uśrednij wynik, by wyeliminować przypadkowe odchylenia.
Dlaczego nie można mierzyć od krawędzi rury ani pod skosem?
Pomiar od krawędzi zawyża wymiar o kilka milimetrów, a taśma położona pod skosem zwiększa błąd na końcu odcinka.
Co jeszcze trzeba uwzględnić oprócz rozstawu przy dobieraniu grzejnika?
Należy policzyć szerokość zaworów i miejsce na głowicę termostatyczną oraz odległość osi króćca od ściany, by uniknąć kolizji.
Kiedy warto zastosować złączki kompensacyjne?
Gdy stary i nowy rozstaw nie pasują, można użyć złączek S do wyrównania różnicy zamiast przeróbek w ścianie, pamiętając o zmianie wyglądu i szerokości zestawu.
